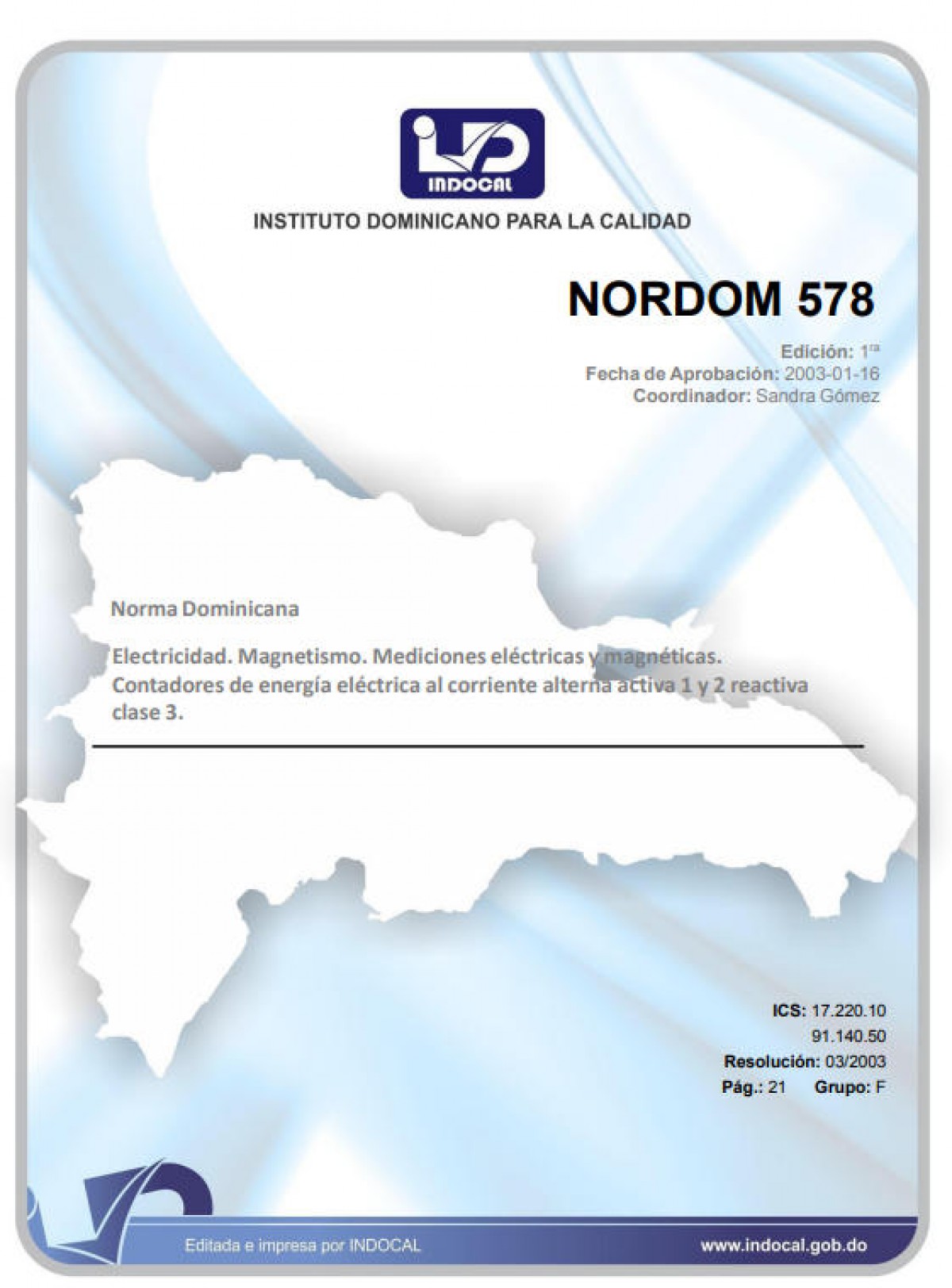

NORDOM 578 - ELECTRICIDAD. MAGNETISMO. MEDICIONES ELÉCTRICAS Y MAGNÉTICAS. CONTADORES DE ENERGÍA ELÉCTRICA AL CORRIENTE ALTERNA ACTIVA 1 Y 2 REACTIVA CLASE 3.

La presente norma de emergencia define la terminología, los elementos constitutivos y las condiciones que deben cumplir los contadores eléctricos de inducción.

La presente norma de emergencia se aplicará únicamente a los ensayos de tipo de los contadores de inducción, de nueva fabricación, destinados a la medida de la energía alterna, de frecuencia comprendidas entre 50 y 60 Hz.

NORDOM * Electricidad. Magnetismo. Mediciones eléctrica y magnética. Contadores de energía eléctrica de corriente . Activa clases 0,5.

NORDOM * Electricidad. Magnetismo. Mediciones eléctrica y magnética Transformadores de medidas y protección.

Aparato en el cual los flujos magnéticos alternos producidos por las corrientes que circulan por bobinas fijas, actúan sobre piezas conductoras móviles, generalmente discos, recorridas por corrientes inducidas por estos flujos.

 Aparato integrador que mide la energía activa en vatios-hora (Wh), o en múltiplos de esta unidad.

Aparato integrador que mide la energía reactiva en var.-hora (varth), o en múltiplos de esta unidad.

Contador provisto de varios indicadores, puesto cada uno de ellos en servicio durante intervalos programados de tiempo, a los cuales pueden corresponder tarifas diferentes.

Parte móvil de un contador sobre la cual las bobinas fijas inducen corrientes.

Parte activa del contador, que produce un par motor por su acción sobre el equipo móvil. Se compone generalmente de electroimanes con sus dispositivos de regulación.

Parte del contador cuya finalidad es producir un par de freno por su acción sobre el equipo móvil. Se compone de uno o varios imanes y de sus dispositivos de regulación.

Elemento del contador que permite conocer la energía, o más generalmente, el valor de la cantidad medida por el contador.

Conjunto formado por el zócalo y la tapa.

Parte posterior de la envolvente sobre la cual se montan generalmente el armazón, la caja de bornes y la tapa.

Parte anterior de la envolvente, constituida parcial o totalmente por un material transparente, que permite la observación del movimiento del disco y las lecturas del integrador.

Parte sobre la que se montan generalmente el equipo motor, el equipo móvil, el integrador, el equipo de freno y, a veces, los dispositivos de regulación.

Los materiales aislantes empleados en los contadores deberán ser prácticamente no higroscópicos.

La envolvente del contador será robusta, y su construcción permitirá que quede precintada de modo que no se pueda perturbar la marcha o las indicaciones del contador mediante la introducción de un cuerpo extraño sin alterar los precintos.

Si la tapa del contador no es transparente, deberá estar provista de una o varias ventanas para la lectura del integrador y para la observación del movimiento del equipo móvil.

Los bornes se podrán agrupar sobre una pieza aislante de resistencia mecánica suficiente y permitirán la conexión de conductores rígidos o de cables.

Generalmente, se empleará el sistema indicador de rodillos, esferas y/o LCD.

El sentido de rotación del equipo móvil será de izquierda a derecha para un observador colocado delante del contador y mirando a éste.

Dispositivo mecánico que impide el giro del equipo móvil en sentido contrario al normal, definido en el apartado 5.7

Los circuitos magnéticos de corriente y de voltaje no deberán servir para reforzar mecánicamente el armazón.
